Technologické kontejnery, technologické buňky


Technologické kontejnery jsou díky své modularitě užívány k instalaci celé škály technologických zařízení a jejich elektrotechnických části. Výhodou těchto řešení jsou konstrukční možnosti konstrukce kontejneru, její modifikovatelnost a možnost dobré manipulace. U těchto řešení je s výhodou využívána možnost montáže technologického zařízení přímo u dodavatele technologie a následná snadná přeprava a montáž na místě instalace. Snadná demontáž a možnost přemístění technologického zařízení do místa nového uplatnění, dělá z aplikace s použitím technologického kontejneru efektivní investici i do budoucnosti.


Technologický kontejner lze přizpůsobit požadavkům aplikace a instalace:

  • rozměrovými vlastnostmi
  • požadavkům na nosnost a manipulovatelnost
  • protipožárními a bezpečnostními požadavky
  • tepelnými vlastnostmi technologického kontejneru
  • protihlukovými požadavky (kontejnery s akustickým útlumem)
  • vizuálními a estetickými požadavky

Montáž technologie:

Na základě požadavků zákazníků provádíme montáže nebo částečné předmontáže instalované technologie zákazníků přímo ve výrobním závodě naší společnosti. S využitím zdvihacích a manipulačních prostředků naší společnosti a technologických postupů výroby technologických kontejnerů můžeme nabídnout komfortnější instalaci vnitřní technologie.

Přikladem můžeme být instalace elektrických rozvaděčů měničů pro fotovoltaické elektrárny přes střechu kontejneru.


Využití:

Elektrorozvodné a elektroměrové stanice, kontejnery měření a regulace MaR, strojovny, kontejnery rozvoden plynu, kontejnery měřících aparatur, kotelny a výtopny, kontejnery agregátů, záložních zdrojů UPS, generátorů a měničů, kontejnery telekomunikací, průmyslové zkušebny, apod. Technologické kontejnery byly v posledních letech hojně užívány k instalaci měničů fotovoltaických elektráren.


Technologický kontejner velínu, technologický kontejner pro měření a regulaci, technologický kontejner s technologickými prostupy
technologické kontejnery  technologické kontejnery  technologické kontejnery  technologické kontejnery
Protihlukový technologický kontejner, technologický kontejner s akustickým útlumem
technologické kontejnery  technologické kontejnery  technologické kontejnery  technologické kontejnery
Technologické kontejnery s filtrací vzduchu, osazený rozvaděčem pro FVE
technologické kontejnery  technologické kontejnery  technologické kontejnery  technologické kontejnery  technologické kontejnery

Více náhledů naleznete v záložce Fotografie.


V našem ukázkovém katalogu můžete zhlédnout příklady již realizovaných řešení, které Vám mohou být vodítkem pro váš projekt. Naši obchodní zástupci jsou připraveni Vám pomoci s technickým řešením na míru a podle Vašich potřeb. Kontaktujte je na telefonních číslech uvedených v sekci Kontakty nebo osobně v sídle společnosti v Krnově.


Technologické kontejnery jsou vyráběny výhradně zakázkovým způsobem, dle konkrétního zadání a použití. Vycházejí z konstrukce obytných nebo skladových ocelových kontejnerů.
Podrobný technický popis provedení obytného nebo ocelového kontejneru naleznete v příslušné sekci.

Technologické kontejnery lze přizpůsobit požadavkům aplikace a instalace:

  • rozměry a nosnost kontejneru
  • požadavky na manipulaci a přepravu kontejneru (a to i včetně následně instalované technologie)
  • zatížení podlahy a střechy kontejneru (zvýšená nosnost)
  • umístění technologických prostupů (stěnové nebo podlahové prostupy)
  • umístění technologické přípravy (držáky, výztuže) na podlaze, stěnách, stropu
  • výroba technologických příslušenství
  • vstupní dveře, okna a jejich zabezpečení
  • požadavky na kvalitu a míru tepelné izolace
  • požadavky na materiál podlahy interiéru
  • požadavky na materiál obložení stěn interiéru
  • požadavky na elektrické vybavení, zemnění
  • požadavky na vytápění, odvětrávání nebo chlazení
  • požadavky na rekci vnitřního obložení, či podlahy na chemické látky
  • protipožární požadavky, apod.
  • protihlukovými požadavky (kontejnery s akustickým útlumem)
  • vizuálními a estetickými požadavky

Montáž a manipulace: Kontejnery se pokládají na rovný podklad nebo základové pásy či patky. Na manipulaci je potřebný jeřáb nebo vysokozdvižným vozíkem (v případě kontejneru pro tento účel vybaveným otvory pro ližiny vysokozdvižného vozíku).


Technické možnosti řešení:
Rozměrově lze nabídnout kontejnery šíře od 1,0 – 3,5 m a délky 1,0 až 9,0 m s výškou kontejneru do 3,2 m. Rozměry kontejneru nejsou limitovány konstrukčními možnostmi, nýbrž přepravními a manipulačními možnostmi. Kontejner o šířce větší než 3 m je nutné přepravovat se zvláštním zabezpečením přepravy a s příslušným povolením. Obdobně je to i u přepravy kontejneru s výškou nad 3,2 m.

  • šířka kontejneru od 1,0 – 3,5 m
  • délka kontejneru od 1,0 – 9,0 m
  • výška kontejneru do 3,2 m

Při návrhu lze využít širokých možností dispozičního řešení, materiálů a techniky.


Ocelová konstrukce: Kontejnery jsou svařeny z ohýbaných ocelových profilů tloušťky 3 a 4 mm, alternativně z uzavřených ocelových profilů (např. 100 x 60 x 3 mm). V rozích kontejneru jsou svařované rohové kostky z plechu tl. 4 a 6 mm, ve kterých jsou vypáleny otvory pro manipulaci a uchycení kontejneru. Vnitřní příčky ocelové konstrukce (stěnové příčky, příčky horní a dolního rámu) je provedeno z ohýbaných profilů tl. 2 a 3 mm, ev. z uzavřených jeklových profilů.


Vnitřní podlaha: technologického kontejneru musí vyhovovat požadavkům především svou nosností, mechanickou a chemickou odolností a dispozičním řešením vzhledem k instalované technologii.
Příklady provedení:

  • plech černý, pozinkovaný, nerez – s reliéfem nebo bez

(slzičkový plech, drážkovaný, rýhovaný, apod.)

  • PVC podlahová krytina (tzv. lino) na dřevotřískové nebo voděodolné cementotřískové desce
  • keramická dlažba na cementotřískové desce
  • voděodolná cementotřísková deska, tl. 22 mm
  • vodovzdorná protiskluzová překližka
  • technologické prvky: upevňovací kolejnice C-profil, kabelový žlab krytý pochůzím plechem, atd.
  • zvýšená nosnost


Konstrukce stěny, střechy a stropu kontejneru:
konstrukci tvoří vnitřní (nosné/nenosné) ocelové příčky zhotovené z ohýbaných otevřených či uzavřených profilů, vevařené do rámové ocelové konstrukce kontejneru. Střecha nelakovaný pozinkovaný trapézovaný plech tl. 0,8 mm s odvodem vody PVC tubkami v rohových sloupech nebo lakovaný hladný ocelový plech na vyspárovaných nosnících, bez řešeného odvodu vody. Dle požadavku lze kontejner nechat nezateplený nebo naopak tepelně zaizolovat minerální vlnou volitelné tloušťky. Pro zajištění přerušení tepleného mostu je konstrukce opatřena dřevěnými hranoly a déle pak parotěsnou zábranou PE nebo AL-PE folií.


Obložení stěn z vnější strany: (příklady provedení)

  • lakovaný trapézovaný plech, tloušťky 1,5 mm, pevně vevařený do rámu
  • lakovaný trapézovaný pozinkovaný plech, tloušťky 0,55 mm
  • obložení surovou cementotřískovou nebo OSB deskou
  • šlechtěná omítka
  • designové obkladové materiály (profilované plechy, plasty, dřevo, apod.)

Obložení stěn a stropu z vnitřní strany: (příklady provedení)

  • lakovaný trapézovaný pozinkovaný plech, tloušťky 0,55 mm
  • lakovaný pozinkovaný plech hladký, tloušťky 1,0-1,5 mm
  • laminovaná dřevotřísková deska, tl. 10 mm, bílá, vsazená do plastových profilů
  • voděodolný hydrofobizovaný sádrokarton GKi Knauff
  • protipožární sádrokarton GKF Knauff
  • voděodolné desky z lehčeného PVC
  • keramické obklady na dřevotřískové desce
  • akustická předstěna zhotovená např. ze zvukově pohlcujícího materiálu a děrovaného pozinkovaného plechu
  • technologické prvky: upevňovací kolejnice C-profil, kabelové žlab, atd.
  • zvýšená nosnost


Vnější dveře, vstup do kontejneru:
  • Vnější jednokřídlé nebo dvoukřídlé dveře

oboustranně lakované z pozinkovaného plechu, tepelně izolované,
opatřené plastovým nebo kovovým kováním klika/klika (koule/klika) a zámkovou vložkou FAB,
dveře mohou být dodatečně zajištěny pozinkovanou ocelovou mříží a visacím zámkem.
Standardní rozměry jednokřídlých dveří: 810x1970mm, 850x1970mm, 900x1970mm,
1000x1970mm.
Standardní rozměry dvoukřídlých dveří jsou 1800x1970mm, 2000x1970mm.

  • Ocelová vrata jednokřídlá, dvoukřídlá

Standardně: Dvoukřídlá ocelová vrata 2300x2350mm s tyčovým zavíráním a gumovým těsněním.


Okna: s okny nebo bez

  • plastová s izotermickým sklem U = 1,0W/m2K, bílá nebo v barevném dekoru, s čirým nebo ornamentním(mléčným) sklem
  • okno může být z vnější strany opatřeno venkovní plastovou roletou
  • okno může být z vnitřní strany opatřeno hliníkovou žaluzií


Elektroinstalace:
standardní elektroinstalace dle ČSN, jednofázové 240V/50Hz nebo třífázové 3x400/240V, 50 Hz, TN-S, provedení, přizpůsobené pro instalovanou technologii, spotřebiče a zařízení.
Standardně je kontejner dodáván s instalovanou nástěnnou rozvodnicí opatřenou proudovým chráničem a jistícími prvky. Na základě požadavku je kontejner možné dodat bez rozvodnice jen s  kabelovými rozvody. Na základě požadavku (zadávacího elektrického výkresu odběratele) je elektrický rozvod kontejneru možno libovolně modifikovat a doplňovat o libovolné elektrické vybavení, přívodku, rozvody osvětlení, 1-fázové a 3-fázové zásuvky, topení, ventilaci, přepěťovou ochranu, záložní zdroj či jiné požadované vývody. Kontejner je standardně přizemněn přes ocelovou konstrukci kontejneru, zemnícím pozinkovaným šroubem M10 v jednom místě. Kontejner dle ČSN není nutné vybavit svodičem bleskových proudů, nevyžadují-li to jiné předpisy aplikace kontejneru.



Topení a odvětrávání:
  • stěnový konvektor 750 - 2000 W, v provedení IP40 nebo do vlhkého prostředí IP44
  • infrazářiče, topné panely
  • odvětrávání stěnovým ventilátorem
  • chlazení klimatizační jednotkou
  • zabezpečení proti zámrazu
  • protidešťová žaluzie, žaluzie se samotížnými lamelami


Povrchová úprava: jednobarevné nebo vícebarevné provedení v požadovaných barvách, dle vzorníku RAL. Dále nabízíme nástřik firemních nápisů a log, ev. designové nástřiky.


Kontejnery vybavujeme výrobky renomovaných firem. Všechny používané materiály a zařízení jsou vyrobena v EU nebo jsou běžně dostupná.


V našem ukázkovém katalogu můžete zhlédnout příklady již realizovaných řešení, které Vám mohou být vodítkem pro váš projekt. Naši obchodní zástupci jsou připraveni Vám pomoci s technickým řešením na míru a podle Vašich potřeb. Kontaktujte je na telefonních číslech uvedených v sekci Kontakty nebo osobně v sídle společnosti v Krnově.

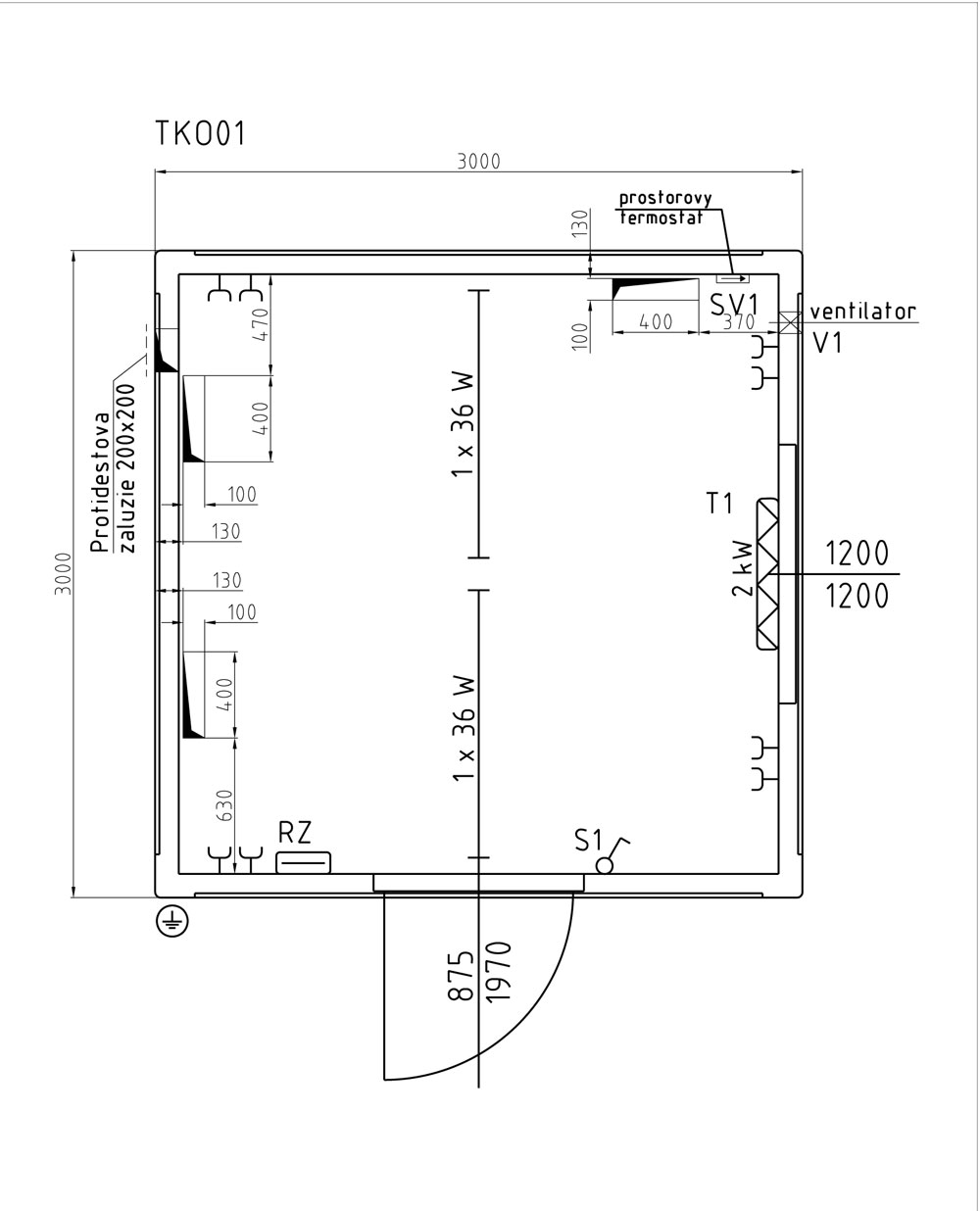

TKO01 Technologický kontejner


Označení : TKO01 Technologický kontejner
Rozměry /dxšxv/: 3000 x 3000 x 2800mm
Popis : výbava včetně elektroinstalace
  1x dveře
  1x okno
  4x prostupy
  1x elektroinstalace, vč. vytápění
  1x ventilace řízená termostatem
Podrobný popis v PDF souboru.


Schéma: PDF soubor / JPG soubor

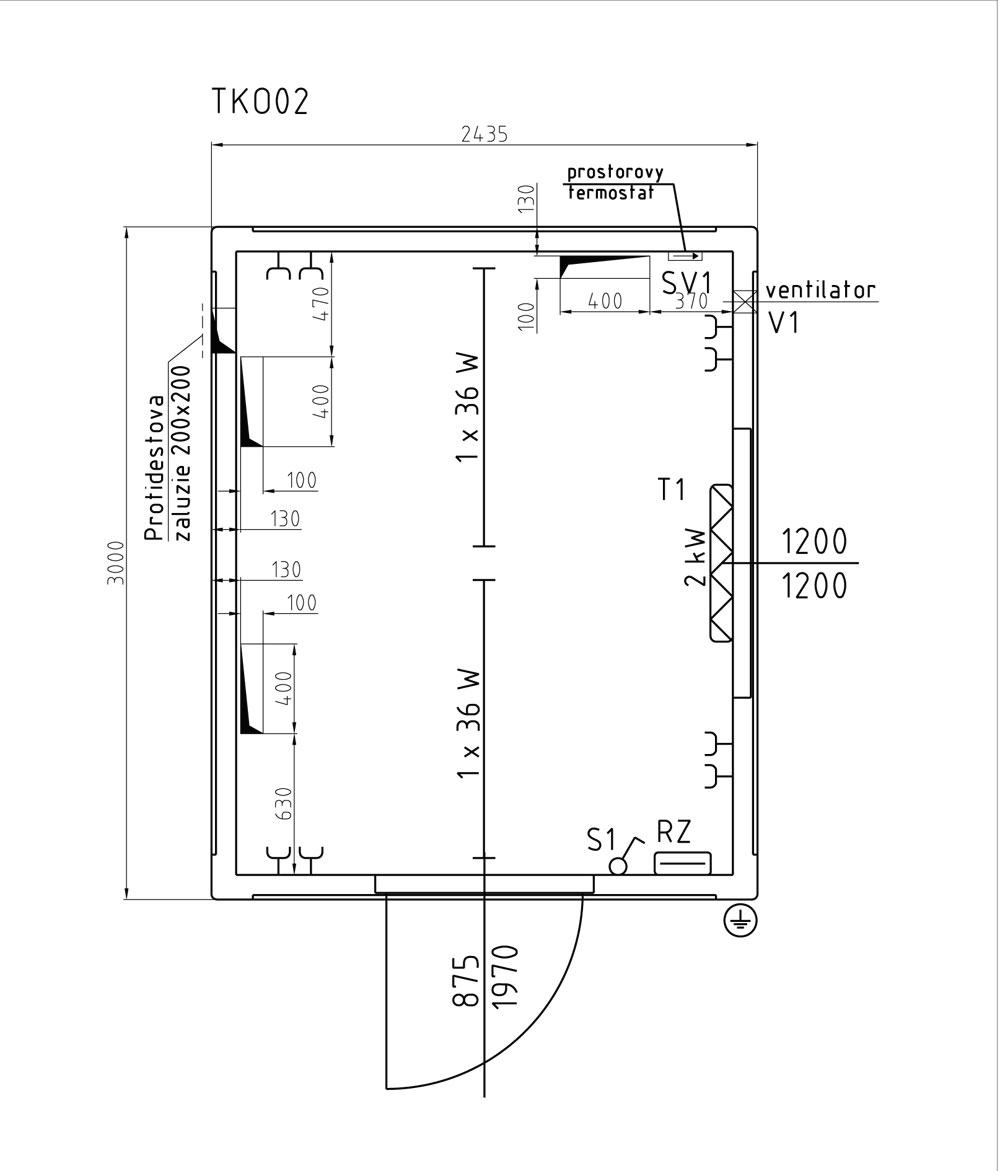

TKO02 Technologický kontejner


Označení : TKO02 Technologický kontejner
Rozměry /dxšxv/: 3000 x 2435 x 2800mm
Popis : výbava včetně elektroinstalace
  1x dveře
  1x okno
  4x prostupy
  1x elektroinstalace, vč. vytápění
  1x ventilace řízená termostatem
Podrobný popis v PDF souboru.

Schéma: PDF soubor / JPG soubor

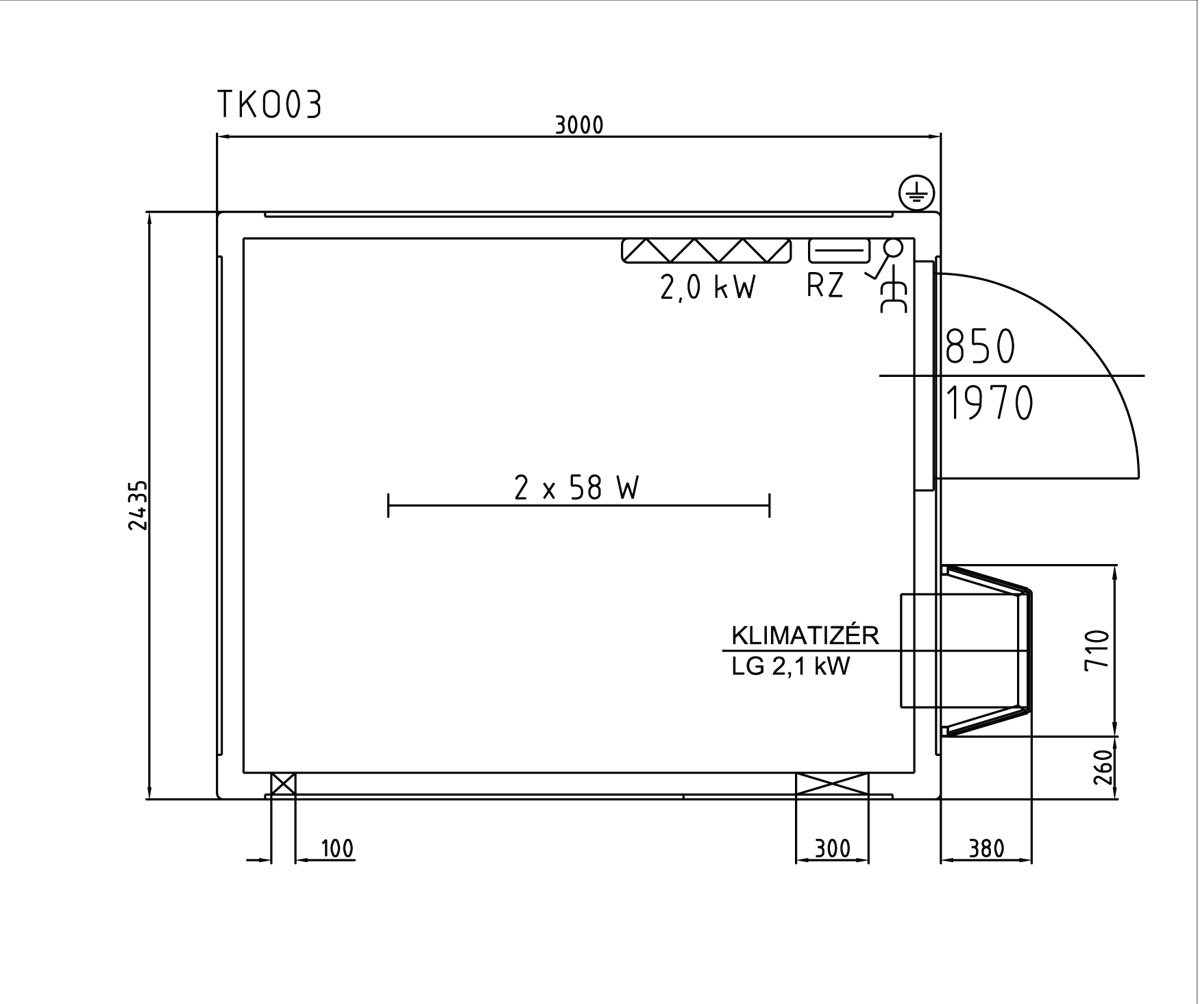

TKO03 Technologický kontejner


Označení : TKO03 Technologický kontejner
Rozměry /dxšxv/: 3000 x 2435 x 2800 mm
Popis : výbava včetně elektroinstalace
  1x dveře
  2x prostupy ve stěně
  1x elektroinstalace, vč. vytápění
  1x klimatizace
Podrobný popis v PDF souboru.

Schéma: PDF soubor / JPG soubor

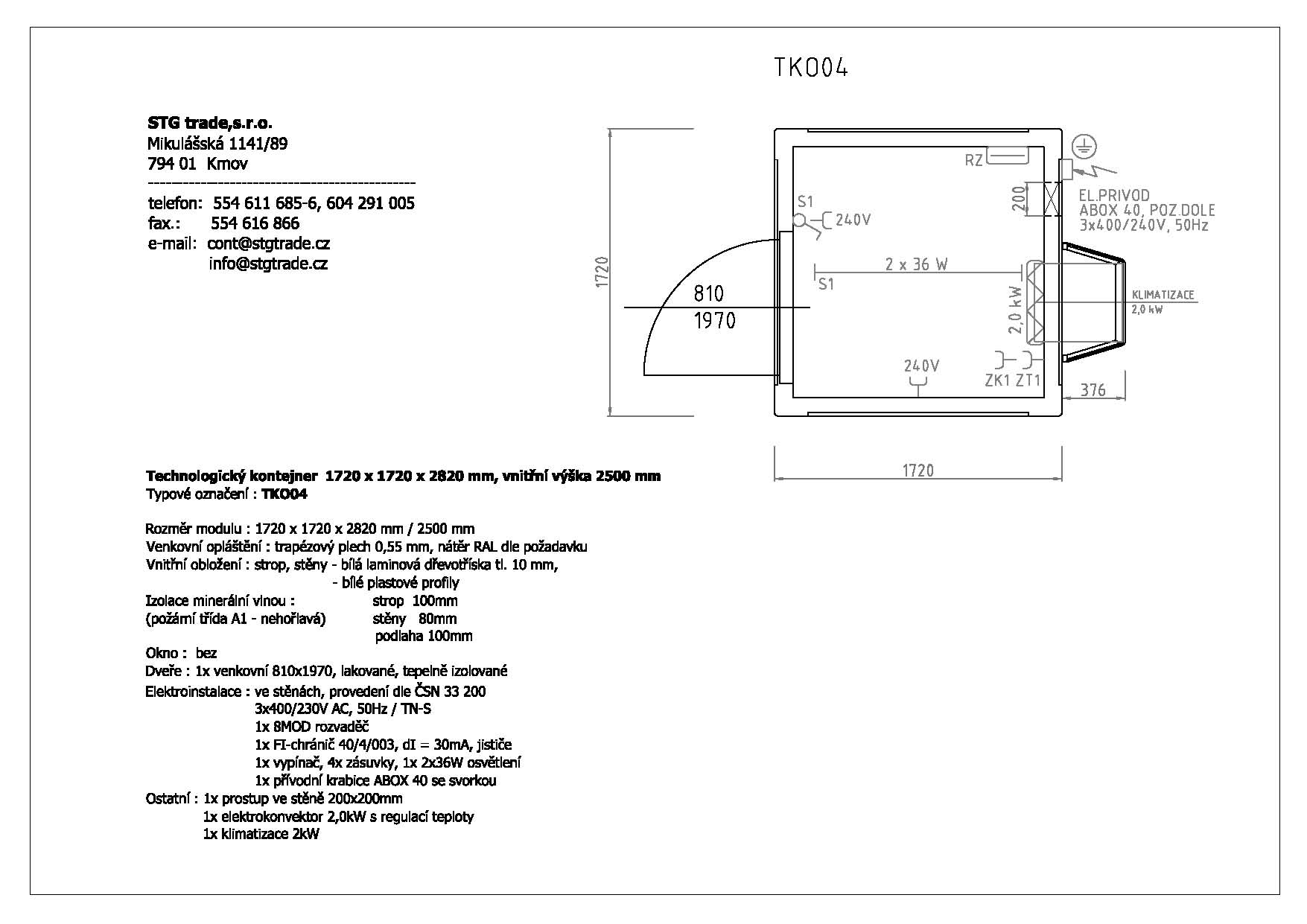

TKO04 Technologický kontejner


Označení : TKO04 Technologický kontejner
Rozměry /dxšxv/: 1720 x 1720x 2820 mm / 2500 mm
Popis : výbava včetně elektroinstalace
  1x dveře 810x1970 mm
  1x prostup ve stěně, např. 200x200mm
  1x elektroinstalace, vč. vytápění
  1x klimatizace
Podrobný popis v PDF souboru.

Schéma:PDF soubor / JPG soubor

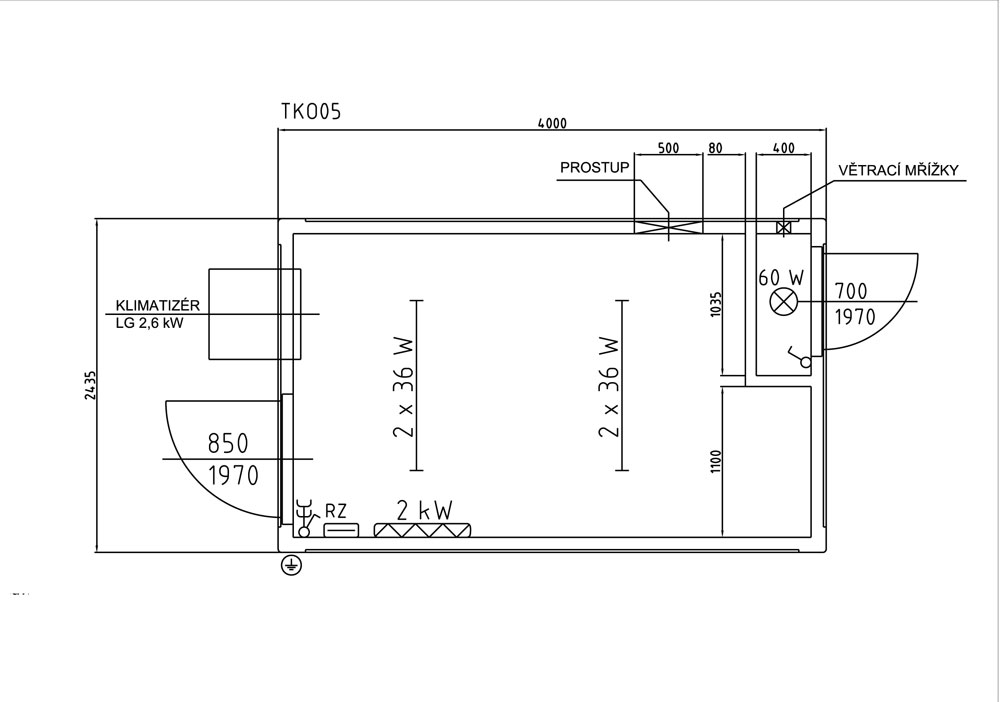

TKO05 Technologický kontejner


Označení : TKO05 Technologický kontejner
Rozměry /dxšxv/: 4000 x 2435 x 2800 mm
Popis : výbava včetně elektroinstalace
  2x dveře
  1x prostup ve stěně
  1x oddělený prostor pro skladování
  1x elektroinstalace, vč. vytápění
  1x klimatizace
Podrobný popis v PDF souboru.

Schéma: PDF soubor / JPG soubor

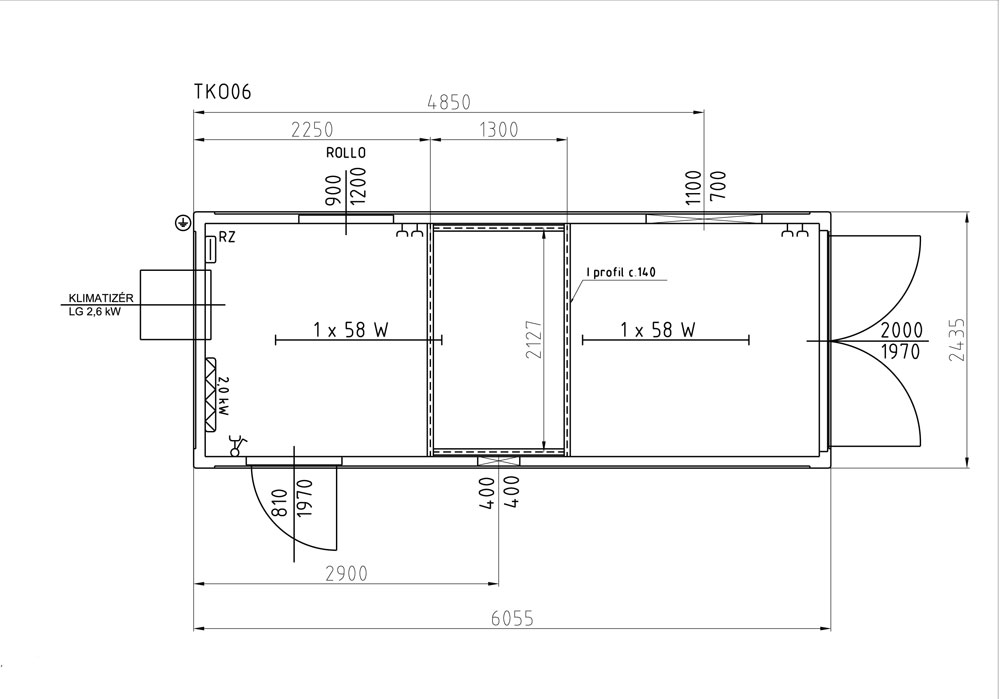

TKO06 Technologický kontejner


Označení : TKO06 Technologický kontejner
Rozměry /dxšxv/: 6055 x 2435 x 2800 mm
Popis : výbava včetně elektroinstalace
  1x dveře
  1x dvoukřídlá vrata
  1x okno
  1x prostup v podlaze
  2x prostup ve stěnách
  1x elektroinstalace, vč. vytápění
  1x klimatizace
Podrobný popis v PDF souboru.

Schéma: PDF soubor / JPG soubor

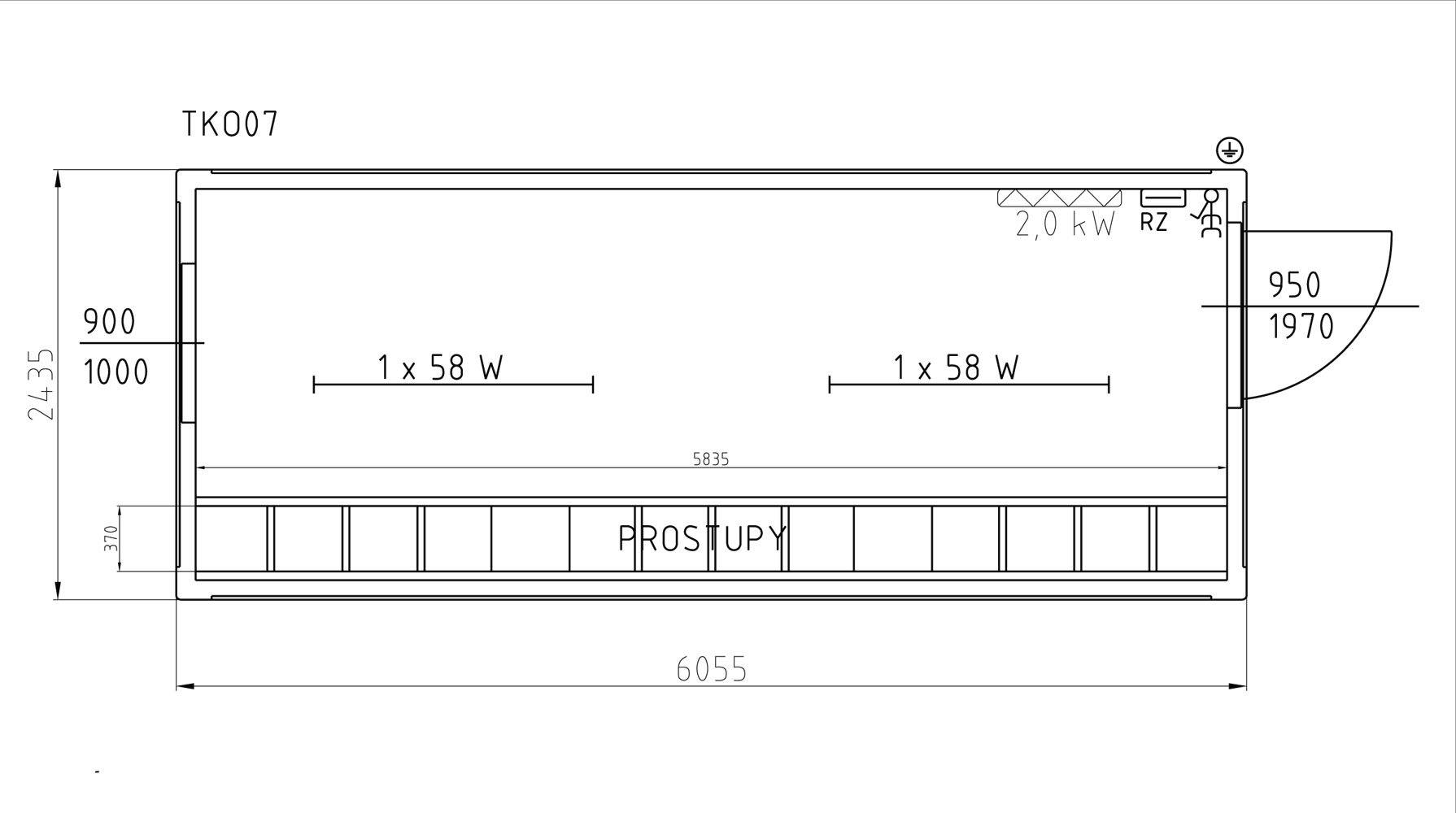

TKO07 Technologický kontejner


Označení : TKO07 Technologický kontejner
Rozměry /dxšxv/: 6055 x 2435 x 2800 mm
Popis : výbava včetně elektroinstalace
  1x dveře
  1x okno
  1x dělený prostup v podlaze
  1x elektroinstalace, vč. vytápění
Podrobný popis v PDF souboru.

Schéma: PDF soubor / JPG soubor

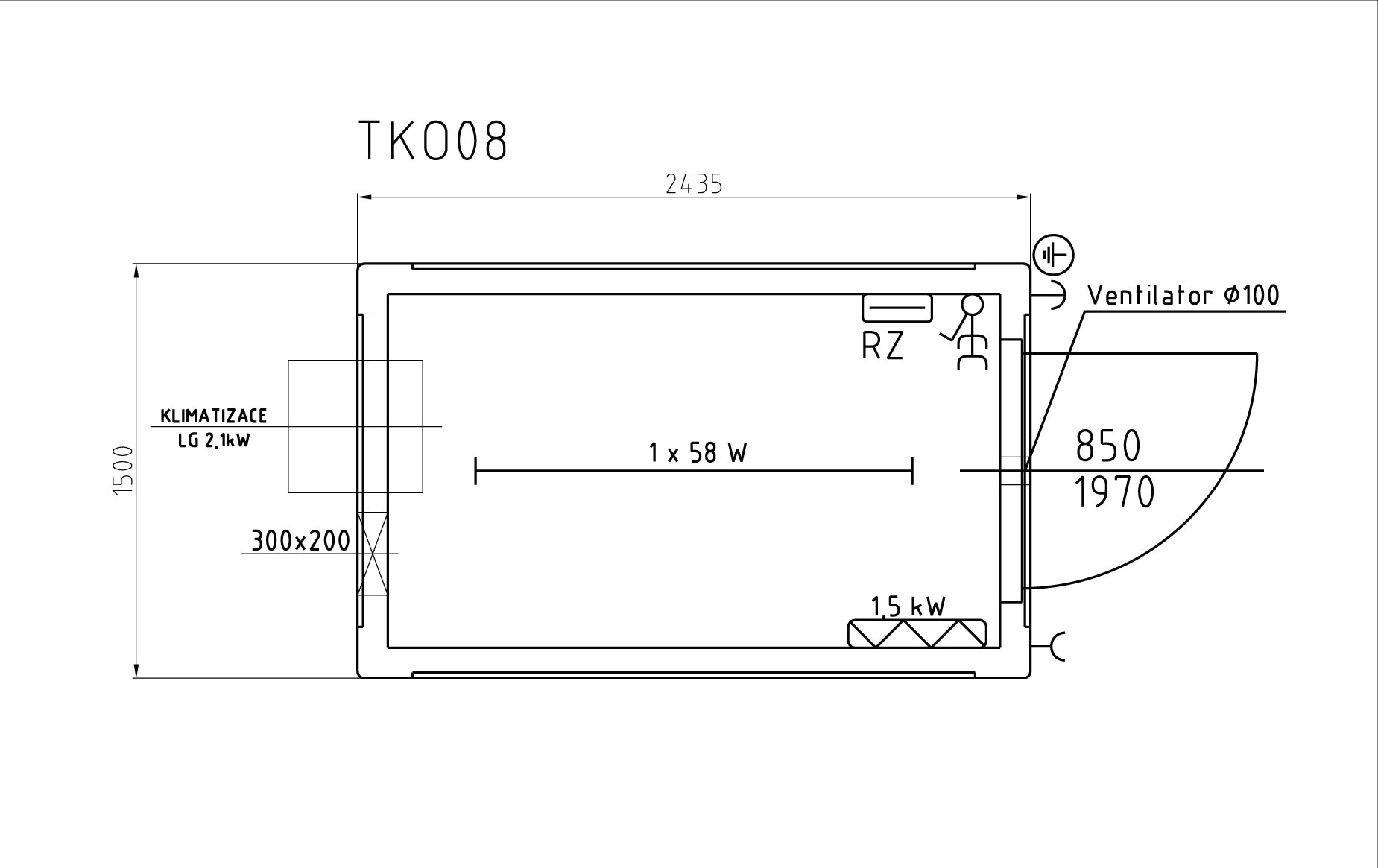

TKO08 Technologický kontejner


Označení : TKO08 Technologický kontejner
Rozměry /dxšxv/: 1500 x 2435 x 2600 mm
Popis : výbava včetně elektroinstalace
  1x dveře
  1x prostup ve stěně
  1x elektroinstalace, vč. vytápění
  1x klimatizace
  1x ventilátor
Podrobný popis v PDF souboru.

Schéma: PDF soubor / JPG soubor

TKO09 Technologický kontejner


Označení : TKO09 Technologický kontejner
Rozměry /dxšxv/: 5500 x 2700 x 2700 mm
Popis : výbava včetně elektroinstalace
  3x dveře
  5x prostup ve stěně
  4x prostup v podlaze
  1x elektroinstalace, vč. vytápění
Podrobný popis v PDF souboru.

Schéma: PDF soubor / JPG soubor
